KNX 智能照明 系統優勢

1 產品技術性能及制造質量保證措施

1.1 KNX 技術介紹

1）KNX 簡介

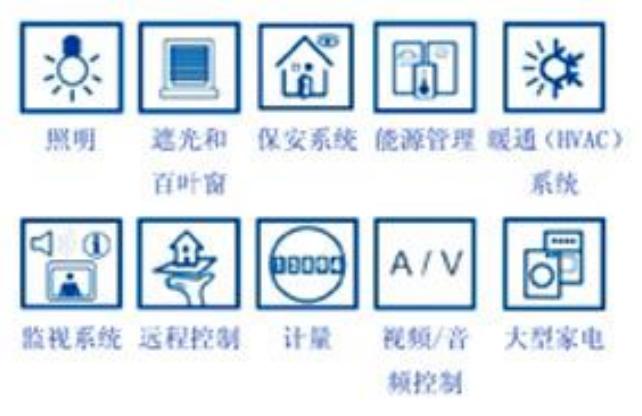

KNX 是家居和樓宇控制領域的開放式國際標準，是由歐洲三大總線協議 EIB、BatiBus 和 EHS 合并發展而來。該協議以 EIB 為基礎，兼顧了 BatiBus 和 EHS 的物理層規范，并吸收了 BatiBus 和 EHS 中配置模式等優點，提供了家居和樓宇自動化的完全解決方案 。KNX 擁有 和廠家無關的工程設計和測試工具軟件 (ETS)；提供多種通信介質 (TP, PL, RF 和 IP)；提供 多種系統配置模式（A, E, S 模式）。通過 KNX 總線系統，對家居和樓宇的照明、遮光 / 百 葉窗、保安系統、能源管理、供暖、通風、空調系統、信號和監控系統、服務界面及樓宇 控制系統、遠程控制、計量、視頻/音頻控制、大型家電等進行控制（如圖）。 采用 KNX 智能家居和樓宇控制系統，使我們的生活更安全、更節能和更舒適。 KNX協會是在全球推廣KNX 技術和標準的國際組織，1999年由EIBA (歐洲安裝總線協 會) 、EHSA (歐洲家用電器協會) 和BCI (BatiBUS 國際俱樂部)三大協會聯合成立。KNX協會 有來自34個國家的315個會員；121個國家37,330 個KNX 合作伙伴；50個國家的256個培訓 中心；27個國家的95個技術合作伙伴；9個國家的10個用戶俱樂部；7個協作機構；36個國 際分會。目前，ETS銷售超過120個國家；7,000多個KNX認證產品。 KNX協會是家居和樓宇控制系統國際標準的創造者和擁有者。會員是開發家居和樓宇 控制系統設備的制造商。這些控制設備包括燈光控制、開關控制、供暖、通風、空調、能 源管理、計量、監控、報警、家居用具、音頻/視頻等。以后集成商或服務供應商也可成為 KNX會員。

 有來自34個國家的315個會員；121個國家37,330 個KNX 合作伙伴；50個國家的256個培訓 中心；27個國家的95個技術合作伙伴；9個國家的10個用戶俱樂部；7個協作機構；36個國 際分會。目前，ETS銷售超過120個國家；7,000多個KNX認證產品。 KNX協會是家居和樓宇控制系統國際標準的創造者和擁有者。會員是開發家居和樓宇 控制系統設備的制造商。這些控制設備包括燈光控制、開關控制、供暖、通風、空調、能 源管理、計量、監控、報警、家居用具、音頻/視頻等。以后集成商或服務供應商也可成為 KNX會員。

 2）KNX 標準、KNX 優勢 KNX 是家居和樓宇控制領域的開放式國際標準，是由歐洲三大總線協議 EIB、BatiBus 和 EHS 合并發展而來。KNX 標準目前已被批準為歐洲標準 (CENELEC EN 50090 & CEN EN 13321-1)、國際標準 (ISO/IEC 14543-3)、美國標準 (ANSI/ASHRAE 135)和中國標準 (GB/T 20965-2013)。

KNX 標準的主要優勢有：1、國際標準，能經受將來的考驗；

2、通過產品認證確保產 品的互操作性和交互性；

3、保證高質量產品；

4、獨一無二的和廠商無關的工程工具軟件 ETS；

5、能用于所有家居和樓宇控制的應用；

6、適合于各種樓宇；

7、支持多種配置模式；

8、支持多種通信介質；

9、能與其他系統連接；

10、獨立于任何硬件或軟件技術。

3）KNX 技術

A、傳輸技術特點

KNX/EIB 是一個基于事件控制的分布式總線系統。系統采用串行數據通訊進行控制、 監測和狀態報告。所有總線裝置均通過共享的串行傳輸連接（即總線）相互交換信息。數 據傳輸按照總線協議所確定的規則進行。需發送的信息先打包形成標準傳輸格式（即報文）， 然后通過總線從一個傳感裝置（命令發送者）傳送到一個或多個執行裝置（命令接收者）。 KNX/EIB 的數據傳輸和總線裝置的電源（DC 24V）共用一條電纜。報文調制在直流 信號上。一個報文中的單個數據是異步傳輸?shù)�，但整個報文作為一個整體是通過增加起始 位和停止位同步傳輸?shù)摹?異步傳輸作為共享通訊物理介質的總線的訪問需要訪問控制，KNX/EIB 采用 CSMA/CA（避免碰撞的載波偵聽多路訪問協議〕，CSMA/CD 協議保證對總線的訪問在不 降低傳輸速率的同時不發生碰撞。 雖然所有總線裝置都在偵聽并傳輸報文，但只有具體相應地址的裝置才作出響應。為 了發送報文，總線裝置必需首先偵聽總線，等待其他總線裝置正在發送報文完畢（這稱為 載波偵聽 Carrier Sense)。一旦總線空閑，從理論上說，每個總線裝置都可以啟動發送過程 （這個稱為多路訪問(Multiple Access)。 如果兩個總線裝置同時開始發送，具有高優先級的總線裝置無需延遲可繼續傳送（這 稱為碰撞避免 Collision Avoidance）。同時低優先級的總線裝置中止傳送，等待下次再試， 如果兩者具有相同的優先級，那么物理地址較低的可以優先。

 B、拓?fù)浣Y(jié)構

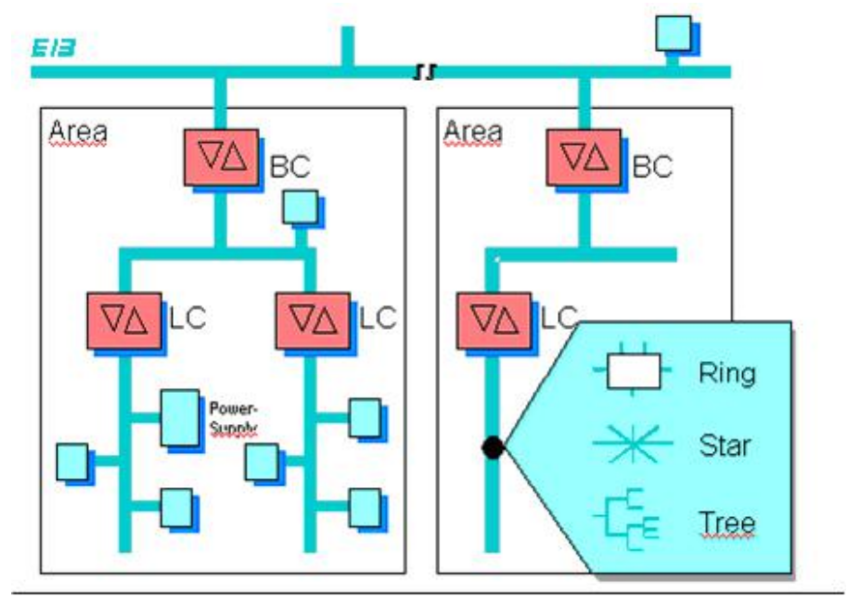

系統最小的結構稱為線路，一般情況下（使用一個 640mA 總線電源）最多可以有 64 個總線元件在同一線路上運行。如有需要可以在通過計算線路長度和總線通訊負荷后，通 過增加系統設備來增加一條線路上總線設備的數量，最多一條線路可以增加到 256 個總線 設備。一條線路（包括所有分支）的導線長度不能超過 1000m，總線裝置與最近的電源之間 的導線距離不能超過 350m。為了確保避免報文碰撞，兩個總線裝置之間的導線距離不能 超過 700m。 總線電纜可與 220V 供電電纜并行敷設，并可形成回路和分支�？偩�導線不需要終端 連接器。當總線連接的總線元件超過 64 個時，則最多可以有 15 條線路通過線路耦合器（LC） 組合連接在一條主線上。上圖所述結構稱為域。每條線路可以連接 64 個總線元件，一個 域包含 15 條線路，故可以連接 15*64 個總線元件。

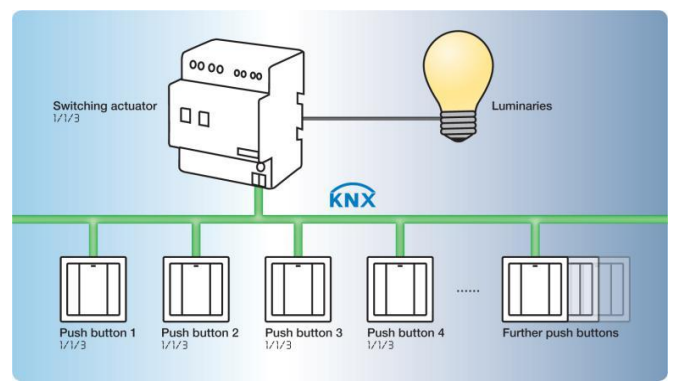

安裝總線可以按主干線的方式進行擴展，干線耦合器（BC）將其域連接到主干線上。 總線上可以連接 15 個域，故可以連接超過 14000 個總線元件。 C、總線元件 總線元件分為兩類：傳感器和驅動器。 傳感器負責探測建筑物中智能面板的操作；光線，溫度，濕度等信號變化；定時器的 定時時間到達等信號。 驅動器負責在接收傳感器傳送的總線信號并執行相應的操作，如開閉和調節燈光的亮 度；上下遮陽電機/調節百葉等；開關空調風機，調節水閥門等。 D、總線電源及技術參數

每條雙絞線 KNX/EIB 線路都有自己獨立的電源，這就保證即使某條線路斷電， KNX/EIB 系統的其他部分仍能正常工作。 KNX/EIB 總線電源為它所在線路上的每個總線裝置提供直流 24V 安全超低電電壓 SELV(safety extra low voltage)。 根據每條總線上的總線設備數量，可以選擇 160mA 或 320mA 或 640mA 或 960mA 的 KNX/EIB 總線電源。KNX/EIB 總線電源還有限壓和限流保護裝置并提供 200ms 的短暫斷 電緩沖。總線負載與其所連的總線裝置種類相關，總線裝置需在大于 21.5V 的直流電壓下工作， 總線裝置的功耗一般為 150mW，但如果有額外耗電的應用單元（如發光二極管 LEDs）， 其功耗可能增加到 200mW。如果在短距離（例如在同一個控制盤）內聯有超過 30 個總線 裝置，那么電源必需安裝在這些裝置附近。在一條線路內允許連接最多兩個電源，兩個電 源之間必需相隔至少 200m（導線長度）的距離。

1.2 產品性能的詳細說明

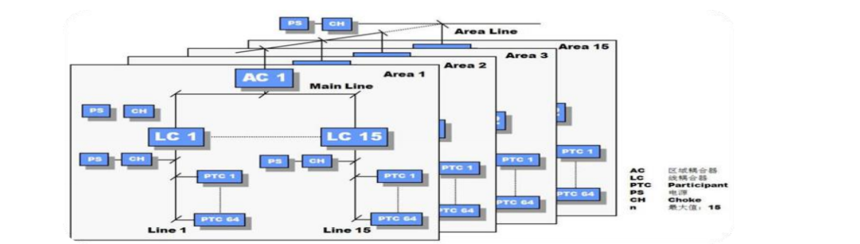

1、系統的基本結構 KNX系統結構的性能使系統可以單一使用，也可以綜合使用。系統的基本構成是線，多 達64個KNX總線元件設備連接于總線，組成最小總線線路結構。線與線之間通過線路耦合 器進行連接，15條線組成一個區域。通過15個區域耦合器，15個區域可以相互連接，從而 構成一個完整的系統。KNX系統最多能夠支持14400個元件。一些總線元件還可以控制多達 8個獨立的電路。 KNX系統的結構使得系統排列緊密、層次分明，且有利于將來對系統的進一步擴容，真 正體現了EIB系統的靈活性，這是傳統的布線方式所無法比擬的。

2、可行性分析 隨著世界經濟與高新技術的不斷發展，人們對環境的要求越來越高。業主從 使用角度，除去對建筑的傳統要求外，在建筑的安全性、舒適性、節能性、自動 化與信息化等方面均提出更高的要求，其目的是創造舒適宜人，且能充分提高工 作效率而又具有極大靈活性的工作和生活環境。目前，為適應這種社會發展潮流， 辦公樓項目有必要安裝先進的KNX/EIB系統， 以滿足使用者不同的智能使用與管 理需求，最終使樓宇的建設者、 發展商和不同用戶獲得更大的經濟效益。

3、KNX/EIB 系統在公共建筑項目中協議上的開放性 國際 通用 的 KNX標準 是智 能建 筑控 制系 統協 議， 并已 成為 國標 GB/Z 20965-2013，即開放性總線標準。該標準具有強大的兼容性，在高層辦公樓如此 龐大的項目中，有很多不同廠家的元件、軟件在此協議下可以無縫兼容，保障系 統運行、維保的穩定性。KNX是一個世界性的樓宇控制領域的開放標準。

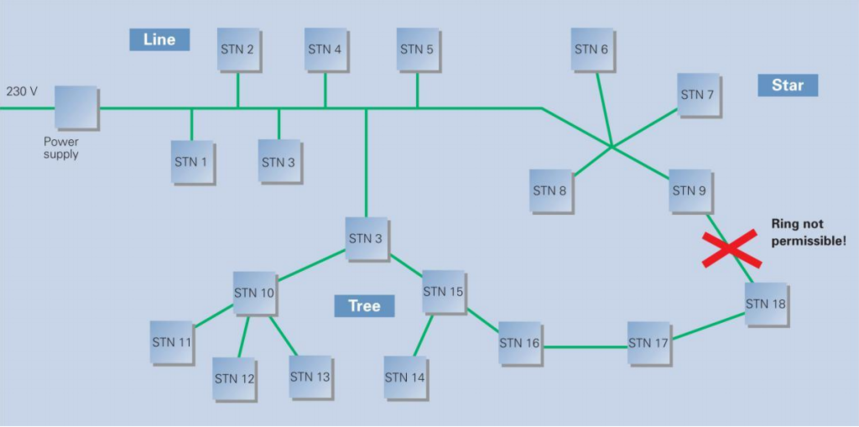

4、KNX/EIB 系統在公共建筑項目中的總線結構優勢 KNX樓宇智能安裝系統結構是分布總線式結構, 連接方式靈活，可以是星型、 樹型。該系統在辦公樓項目中的應用方案，解除了設計師在布線方式局限性方面 的憂慮，并且現場施工也變得簡單方便。

系統內各智能模塊本身具備獨立的處理器，可以不依賴于其他模塊而能夠獨 立工作。 KNX/EIB系統全部元件都通過一條總線連接，所有元件都可以相互交流 信息。用戶可以根據實際需要將系統調節到最佳控制狀態，從而達到降低運行成 本的目的。 任何系統模塊的損壞不會影響到系統其他模塊和功能的運行。當器件因故障 造成損壞時，并不影響整個系統其他器件之間的通訊。并且即使負載回路短路造 成器件損壞，也只是器件內部的接觸器損壞，對于內部的核心處理器并不影響。 當總線上不慎短路的情況下，器件并不會損壞，只是喪失控制能力，同時系 統也會進行報警提示。系統維保方便。維修、更換或升級系統內元件、軟件時，整個系統必須照常 運行。 系統具有強大的可擴展性，對于功能的增加或控制回路、電氣的增加， 只需增加掛接相應的模塊，系統內原有的硬件、接線無需改動，便能達到要求。

5、 KNX/EIB 系統在辦公樓項目中的總線特點 整個系統只需一條KNX總線，沒有大量的電纜附設和繁雜的控制設計�？刂� 模塊安裝在強電箱內。現場控制面板只需一條KNX總線進行連接，采用24V安全 低電壓供電方式，安全可靠、操作方便。 所有控制模塊均為模數化產品，采用標準35mm導軌安裝方式，安裝尺寸符 合普通標準照明配電箱的規格。所有現場控制面板及移動感應器均采用標準86 盒墻裝方式，施工簡單，并且不同的面板及移動感應器可隨時互換，控制功能變 更方便。 系統支線中的信號經過線路耦合器過濾，才能被允許進入干線中，以增加干 線速率。系統采用KNX總線和IP局域網的接口，數據可以在KNX設備和局域網設 備間進行通訊。IP網關能夠高效地在KNX系統中進行數據交換。 KNX總線本身具有屏蔽能力，可以強弱電同槽同管，方便鋪設。

6、 KNX 系統在辦公樓項目中維護簡便 功能和控制修改方便靈活，只需很少的程序調整，不需現場重新布線就可以 實現。節約能源，提高效率。通過時鐘、光線控制設定自動運行到最佳狀態，合 理節約能源，方便管理和維護。 KNX智能控制系統的擴展只是將新的模塊接入總線并與其他模塊無關，添加 或更改也不用關閉系統供電器不影響原有系統的正常工作，然后根據需要重新設 定相應的功能。避免了傳統的重新布線帶來的施工不便，并節省了大量的設計和 安裝的時間和精力，降低改造時的資金投入

7、KNX 系統在辦公樓項目中的掉電保護功能 KNX系統元件具備掉電保護功能，即在整個系統掉電的瞬間，每一個元開閉 控制回路都可以再動作一次。例如在晚間系統突然斷電，控制端無法控制，可此 時必須保證負載器件正常工作，這時掉電保護功能就起到了重要的作用。斷電一 瞬間，在保證當前設備正在運行的前提下，打開應急設備，并報告給終端控制系 統，使管理人員能夠及時做出反映，避免造成意外事故或造成不必要的恐慌。當 電源恢復時系統同樣具備上述功能，方便了不同情況下的特殊要求。

8、系統優勢 采用 KNX 的電氣安裝系統有以下優勢

1、精良的制造工藝 KNX系統產品延續了德國人一貫嚴謹?shù)膽B(tài)度，精良的制造工藝，為該產品的質量 提供了良好的保障。

2、低成本運行 KNX系統全部元件都通過一條總線連接，所有元件都可以相互交流信息。用戶可 以根據實際需要將系統調節到最佳控制狀態，從而達到降低運行成本的目的。

3、節省了設計和安裝時間 KNX系統只需鋪設少許的電纜就可以構建一個完整的系統，可節省大量設計和安 裝的時間和精力。

 4、廣泛的適用性 用戶在使用KNX智能安裝系統時，如果想改變操作或功能，不必去改動布線，只 需重新安排或補充總線元件、傳感器和驅動器，就可以實現新的功能。

5、易安裝、易使用、易維護 智能控制系統是基于KNX標準的分布總線系統，最大的優點在于其控制靈活、 功能強大及系統的可塑性。選擇不同的模塊化設備，通過積木式的不同組合就可 以實現各種功能控制，內部模塊使用DIN標準導軌安裝方便快捷，在檢測或更改 時無需關閉系統電源就可拆換，改造和擴展就變得非常容易。

6、具有可擴展性和兼容性 KNX系統把所有的元件方便地連接在總線上，擴展時只需把增加的元件和總線 簡單地連接起來，免除了所有復雜的額外接線。此外，系統向上的兼容性使得系 統可以與建筑設施的其他管理系統相連接。遵循KNX共同的標準，不同廠商的 產品也可以應用于同一系統。

7、接口種類繁多 并不需第三方協議介入，大大提高了系統的開放性、穩定性，如與FUSBAS監控 系統等的專用接口，與樓控的專用接口（EIB轉LONWORKS、BACNET等協議）， 與工控PLC的專用接口(EIB轉MODBUS、PROFIBUS等協議)以及轉OPC、TCP/IP 等協議的接口。 積極配合強弱電施工單位及精裝修單位進行技術交流，確保通訊線纜的正確布線， 嚴格按照智能照明施工流程進行編程、調試工作

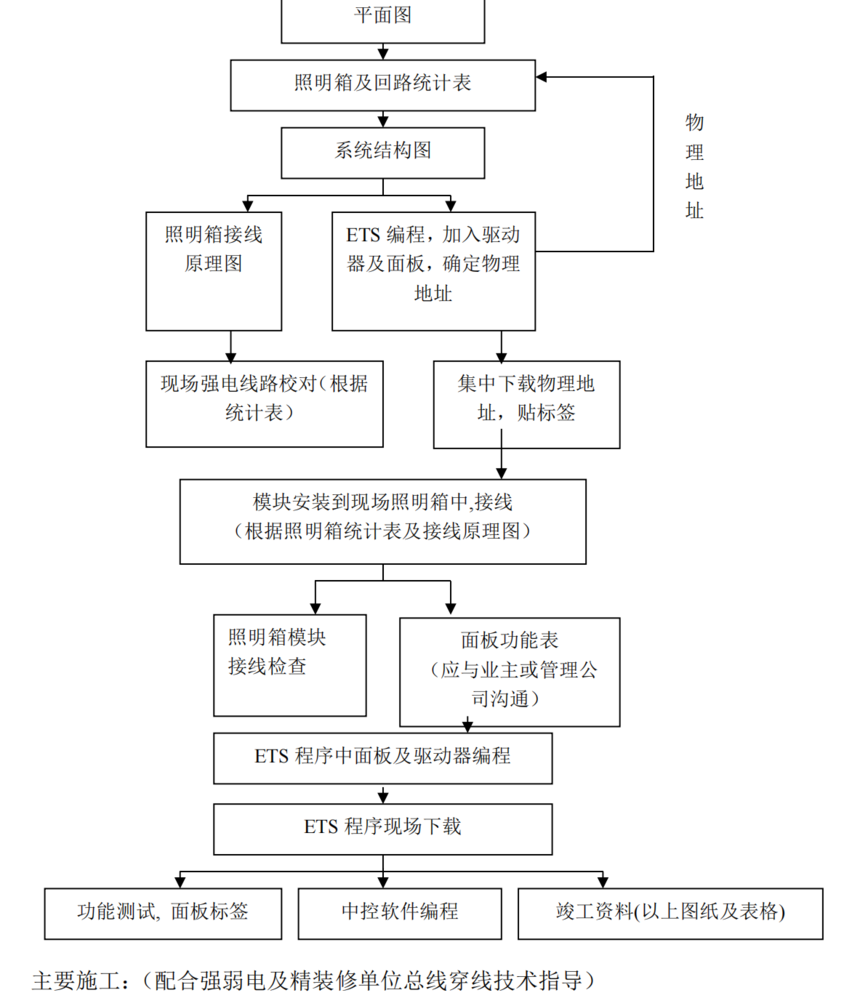

1、智能照明調試系統流程圖

1）熟悉圖紙（深化設計）階段： 根據招標文件的要求，對各區域照明系統進行監控及控制。 在施工平面圖、控制器接線圖、控制室布置圖中清楚地標明整個工程配電箱 各種設備的數量、分布情況、編號，所用線纜的規格型號、走向分布、出發與到達處等施工中空管、布線、端接所必需的要求和設計安排。 在現場施工中，系統的連接線纜兩端做標識，表明其來源地、目的地。控制 器內的電纜，輸入線和輸出線做不同的顏色標識加以區分。所有控制器統一有標 牌，表明其在系統中的序號、樓層、功能。

2）放線： 線槽安裝和管路敷設完成后，在吊頂封頂和高架地板封裝前放線，放線工作 本著先樓層網絡后樓宇網絡的順序，先遠點后近點的施工方法進行。具體注意以 下幾點：

 穿線開始先把所有的管口戴上塑料護口。

 設備處線的預留量為 15cm 長，控制器處的預留長度為控制器高度的 1.5 倍。

 對每一根電纜都作出標識。

3）設備安裝：

 對于配電箱中控制器的安裝要預先計算好控制器所需的模數，本著既方便日 常維護又整齊美觀的原則安裝控制器。

 對于光線感應器，根據設計及現場實際情況，找到一個能夠最能夠感應到自 然光變化的位置安裝。

4）智能控制面板的安裝

 并列安裝的智能控制面板，距地高度一致，高度差小于 1mm，同一區域內高 度差小于 5mm；

 根據裝修情況最終確定智能面板的安裝位置。

 根據最終確定的智能面板控制功能粘貼標簽。

5）連線

 在開啟供電電源之前，應檢查一下每一個總線元件的總線連接端子連線的正 負極性是否正確。另外確定總線不能接成環形。

6）編程調試

 檢查線路接通情況，檢查配電箱內照明線及系統總線的連接情況，檢查系統 電源及線路耦合器的安裝及工作情況，檢查現場智能控制的安裝情況，檢查光線 感應的安裝情況，檢查中控室內 PC 機及可視化軟件的運轉情況。

 開啟每條線的供電電源，測試一下每條線最末端的總線電壓，總線電壓不能少于 21V。

 記錄以上測試及檢查結果并歸檔。

 通過 ET/S 編程軟件給系統編程，應先給線路耦合器編程，在給其他元件編程。

 程序下載，將編制好的程序下載到各個系統元件。

 測試，根據功能逐個進行測試。

7）系統測試驗收 線路測試：工程完工后，根據前面敘述的標準和參數，用專用儀器從端到端 進行嚴格測試，并提供布線系統驗收報告。 系統功能測試：對系統根據預先設定的方案進行分區域、整體功能的測試。 工程驗收：完成測試后，按照工程驗收標準，經行業主管部門、甲方驗收簽 字，并出具驗收文件。 竣工文檔：驗收后我方將以文字方式向甲方提供系統設計與方案配置施工記 錄，測試報告，竣工圖紙等在內的全部竣工文檔。

8）其他 1、箱體模塊安裝 所有開關驅動器、系統電源、定時器、支線耦合器和接口模塊均為標準模 數化設計，采用35毫米標準DIN導軌安裝方式，直接安裝在各區域的強電 配電箱中，無須額外增加特殊箱體，和強電成套時配合進行。

2、現場前端設備安裝 前端設備主要智能傳感元器件。

 智能控制面板86底盒墻面暗裝，安裝于現場、強電豎井內或值班室作為控 制使用，安裝高度距地1.3m；

 中控設備安裝，安裝在中控室內，安裝在中控平臺上或者專用操作臺上 3、系統布線 系統用一條KNX總線，將配電箱內元件、現場智能傳感器、中控設備等以樹 形、星形及線形等自由拓?fù)涞慕Y(jié)構連接起來，總線配JDG20管沿墻面或吊頂內 暗敷設，也可利用橋架及金屬線槽進行敷設。豎井內走線可穿管明敷設。
